接地電阻測試儀的接線操作是使用該設備的關鍵步驟，正確的接線方法能夠確保測試結果的準確性和安全性。以下是一般性的接地電阻測試儀接線操作指南，相信看完此文，你就學會如何操作接地電阻測試儀。

　　一、接地電阻測試儀接線操作步驟

　　1、準備工具與環境

　　清潔接地探針，確保沒有污垢或銹蝕影響接觸電阻。準備專用測試導線，以及可能使用的其他輔助工具，比如錘子用于打入探針。

　　2、斷開接地體連接

　　在測量前，確保將接地體與接地干線的連接點或所有接地支線的連接點斷開，使得接地體成為獨立體。

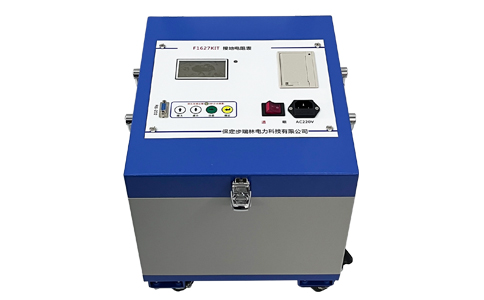

福祿德電力生產的接地電阻測試儀設備

　　3、連接測試導線

　　接地電阻測試儀通常有3個端子，分別為E（或C2、P2）、P1、C1。其中，E端接5米線，P端接20米線，C端接40米線。將E端（或C2、P2）的測試導線連接到被測接地體上。將P1端的測試導線連接到長約20米的測量極上。將C1端的測試導線連接到長約40米的電流極上。

　　4、確定探針位置

　　將兩個輔助接地探針（測量極和電流極）打入與被測接地體呈現直線的地面中，彼此之間保持適當距離，以避免相互干擾。

　　5、開始測試

　　打開接地電阻測試儀的電源開關，并根據需要選擇適當的測試擋位。以約120轉/分鐘的速度均勻搖動接地電阻測試儀的搖把，直至儀器指針穩定或數字顯示穩定。

　　6、讀取并記錄結果

　　完成測試后，從接地電阻測試儀的顯示屏或刻度盤上讀取接地電阻值。如果需要，可以改變探針的方向多次測量，取平均值作為最終結果。

　　7、恢復接地體連接

　　測試完成后，記得將被測接地體恢復到原來的工作狀態，并拆下所有測試導線。

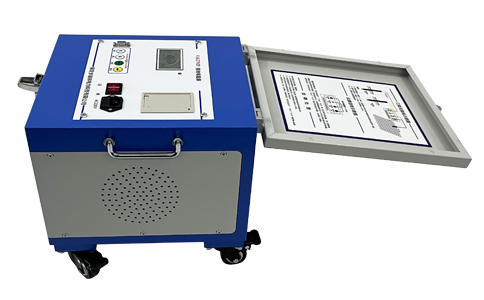

福祿德電力生產的接地電阻測試儀設備實拍圖

　　二、接地電阻測試儀接線注意事項

　　1、在接線和測試過程中，操作人員應遵守電氣工作的安全規程，避免在惡劣天氣條件下進行測試。

　　2、確保所有連接都是牢固和可靠的，以防止因接觸不良帶來的測量誤差。

　　3、對于不同的接地電阻測試儀，其接線方式和操作細節可能會有所不同，因此，始終遵循具體儀器的使用說明書是至關重要的。

　　通過以上步驟和注意事項，可以確保接地電阻測試儀的正確接線和有效使用，從而獲得準確的測量結果，保障電氣系統的安全運行。
